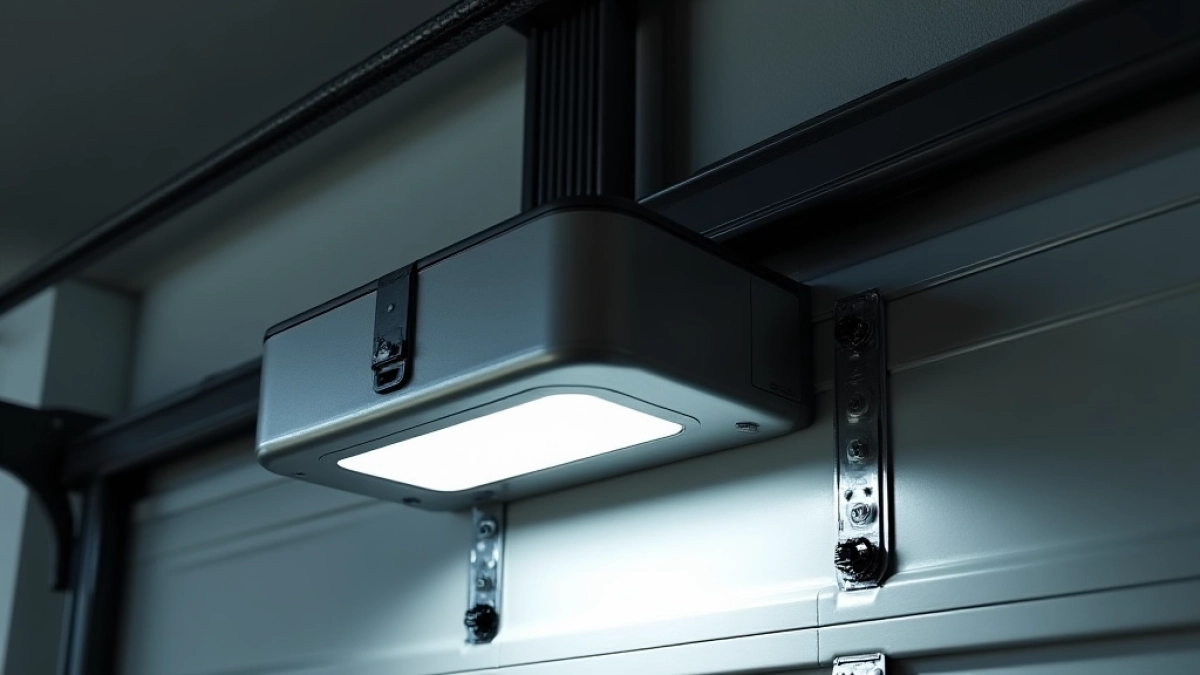

Jaki napęd do bramy garażowej wybrać, żeby żałować nie musieć

Wybór napędu do bramy garażowej to decyzja, która zaważy na codziennym komforcie przez następne kilkanaście lat cichsze otwieranie o poranku, brak wysiłku w deszczu i pewność, że mechanizm nie zatrzyma się w połowie drogi. Różnice między poszczególnymi typami są przy tym głębsze niż sugerują foldery reklamowe, bo dotyczą fizyki przeniesienia napędu, trwałości elementów i wymogów bezpieczeństwa narzuconych przez europejskie normy. Właśnie dlatego poniższy tekst prowadzi od mechaniki, przez moc i moment obrotowy, aż po systemy awaryjnego zasilania tak, by konkretny model wybrać świadomie, a nie na podstawie samej ceny.

• Napęd łańcuchowy, paskowy czy śrubowy
• Moc i siła ciągu napędu do bramy
• Napęd do bramy garażowej z baterią i smart funkcjami

Napęd łańcuchowy, paskowy czy śrubowy

Łańcuch to najstarsza i najprostsza metoda przeniesienia momentu obrotowego z silnika na wózek jezdny bramy. Łańcuch rolkowy ze stali hartowanej pracuje tu na zasadzie zazębienia każde ogniwo wchodzi w koło zębate, dzięki czemu straty energii są minimalne, a siła ciągu stabilna nawet przy bramach o masie przekraczającej 150 kg. Mechanizm jest głośniejszy niż pasek, bo metal uderza o metal z częstotliwością rzędu 50-60 Hz, ale ta sama prostota oznacza łatwą naprawę: wystarczy wymienić ogniwo lub naciągnąć śrubę regulacyjną.

Pasek zębaty z poliuretanu lub wzmocnionego kevlarem zastąpił łańcuch w urządzeniach, w których liczy się cisza. Zasada działania pozostaje identyczna zazębienie lecz zamiast metalu współpracują elastyczne zęby z tworzywa. Dzięki temu hałas spada do 55-60 dB, a wibracje przenoszone na sufit garażu niemal zanikają. Trwałość nowoczesnych pasków dochodzi do 25 000 cykli, ale wymagają one czystego prowadzenia: pył, piasek z opon i kurz hamulcowy potrafią przyspieszyć zużycie zębów nawet trzykrotnie.

Śruba napędowa to rozwiązanie zupełnie innej klasy. Gwintowany trzpień obraca się w nakrętce połączonej z wózkiem, więc napęd nie ciągnie, lecz popycha cały mechanizm wzdłuż osi. Przekładnia śrubowa sama się hamuje dzięki tarciu zwojów, co daje naturalną blokadę bramy przy braku zasilania. Z tego powodu napędy śrubowe stosuje się w bramach o masie powyżej 120 kg i przy skrzydłach narażonych na parcie wiatru, na przykład w garażach wolnostojących na terenach otwartych.

Kiedy unikać danego rozwiązania? Łańcuch odpada w sypialniach nad garażem, bo metaliczny stukot przenika przez strop i budzi domowników przy każdym powrocie. Pasek nie sprawdzi się w warsztatach z dużą ilością pyłu szlifierskiego drobiny wciskają się między zęby i tną poliuretan. Śruba jest zaś zbędna przy lekkich bramach segmentowych do 80 kg, bo jej precyzja i koszt nie znajdują uzasadnienia przy niewielkim obciążeniu.

Norma PN-EN 12604 określa trwałość mechaniczną napędów na minimum 10 000 cykli otwarcia i zamknięcia, a PN-EN 12635 definiuje warunki montażu i serwisu. Obydwa dokumenty wskazują, że napęd łańcuchowy i paskowy musi współpracować z mechanizmem awaryjnego odblokowania na wypadek awarii prądu śrubowy ma tę funkcję wbudowaną w swoją samohamowną geometrię.

Moc i siła ciągu napędu do bramy

Moc silnika podawana w watach to pierwsza liczba, na którą zwraca uwagę większość kupujących, ale znacznie ważniejszy jest moment obrotowy na wózku jezdnym. Moment wyrażany w niutonometrach decyduje o tym, czy napęd ruszy bramę zimą, gdy uszczelki stwardnieją, a sprężyny odbojowe nie wyrównują ciężaru skrzydła. Dla typowej bramy segmentowej o powierzchni do 10 m² wystarcza 800-1000 N siły ciągu, natomiast bramy o masie 150 kg potrzebują już 1200-1500 N.

Przeliczenie mocy na realne możliwości nie jest proste, bo producenci stosują przekładnie o różnej sprawności. Silnik o mocy 200 W z przekładnią planetarną o sprawności 70% oddaje na wózek około 140 W mocy mechanicznej. Po uwzględnieniu masy bramy, tarcia w prowadnicach i oporu uszczelek okazuje się, że brama 80 kg wymaga napędu o mocy znamionowej co najmniej 150 W, a brama 130 kg już 250 W. To tłumaczy, dlaczego mocniejsze jednostki są większe i cięższe.

Cykl pracy określa, ile otwarć i zamknięć napęd wykona bez przegrzania. Parametr podaje się w procentach i liczbie cykli na godzinę, na przykład 60% / 15 cykli/h. W domu jednorodzinnym rzadko przekracza się 10 cykli dziennie, ale w garażach wspólnych lub przy budynkach usługowych cykl pracy rośnie. Norma PN-EN 12605 wymaga, by producent jasno podał tę wartość, a jej przekroczenie powoduje automatyczne odcięcie zasilania przez termik ochronny silnika.

Napięcie zasilania to kolejny parametr wpływający na dobór mocy. Napędy 24 V DC pracują cicho i pozwalają na podłączenie akumulatora awaryjnego bez dodatkowych przetwornic. Silniki 230 V AC są mocniejsze, ale każde ich uruchomienie to skokowy pobór prądu do 5-7 A, co w starszych instalacjach elektrycznych może powodować migotanie oświetlenia przy starcie. Rozwiązaniem są modele z miękkim startem (soft start), w których napięcie rośnie liniowo przez pierwsze 0,8 sekundy.

Siłę ciągu dobiera się z marginesem bezpieczeństwa wynoszącym 30-40% powyżej zmierzonego oporu bramy. Wynika to z faktu, że uszczelki gumowe twardnieją zimą, a sprężyny skrętne tracą sprężystość po 8-10 latach eksploatacji. Napęd pracujący na granicy swoich możliwości w lecie będzie się przegrzewał w zimie, bo jego sprawność spada wraz ze wzrostem lepkości smarów w prowadnicach.

Warto pamiętać o wymogu fotokomórki lub listwy stykowej, bez której napęd nie spełnia normy PN-EN 12453 dotyczącej bezpieczeństwa użytkowania. Te elementy nie tylko chronią dzieci i zwierzęta, ale również odciążają silnik, gdy brama natrafi na przeszkodę i natychmiast się zatrzyma brak cofania oznaczałby gwałtowne przeciążenie przekładni.

Napęd do bramy garażowej z baterią i smart funkcjami

Akumulator litowo-żelazowo-fosforanowy (LiFePO₄) o pojemności 1,5-4 Ah pozwala na wykonanie od 10 do 40 cykli po odcięciu zasilania sieciowego. Ogniwa te tolerują ponad 2000 cykli ładowania, więc przy typowej eksploatacji wystarczą na 8-10 lat pracy. Moduł zasilania awaryjnego ładuje się automatycznie, gdy napięcie sieci powraca, a jego obecność nie wpływa na deklarowaną moc znamionową napędu.

Moduł Wi-Fi lub Bluetooth przekształca napęd w element inteligentnego domu otwieranie bramy telefonem, harmonogramy zamykania o ustalonej porze czy powiadomienia push o nieplanowanym ruchu. Warunkiem jest obsługa protokołu HTTP/HTTPS przez wbudowany serwer WWW lub kompatybilność z ekosystemami takimi jak Home Assistant. Dane przesyłane są szyfrowane algorytmem AES-128, co spełnia wymogi RODO dotyczące ochrony dostępu do posesji.

Integracja z fotowoltaiką staje się coraz częstsza, bo napędy 24 V DC można zasilać bezpośrednio z magazynu energii lub nawet z paneli pracujących w trybie off-grid. Sprawność energetyczna takiego rozwiązania sięga 85%, ponieważ pomijany jest etap konwersji DC/AC i ponownego AC/DC. Przy typowym garażu otwieranym cztery razy dziennie pobór energii nie przekracza 50 kWh rocznie, co stanowi pomijalny koszt nawet przy obecnych cenach prądu.

Funkcja geofencing automatycznie otwiera bramę, gdy zalogowany telefon znajdzie się w odległości 50-200 m od posesji, i zamyka ją po oddaleniu się. Mechanizm opiera się na porównaniu współrzędnych GPS z wcześniej zdefiniowaną strefą. Wymaga to jednak stałego dostępu do sieci komórkowej oraz włączonej lokalizacji w telefonie, co niektórzy użytkownicy odbierają jako nadmierną ingerencję w prywatność.

Zdalna diagnostyka przez aplikację producenta umożliwia odczyt liczby cykli, temperatury silnika i stanu akumulatora. Algorytm predykcyjny porównuje te dane z krzywymi referencyjnymi i sygnalizuje konieczność smarowania prowadnic lub wymiany paska, zanim dojdzie do awarii. To rozwinięcie klasycznego serwisu opisanego w normie PN-EN 12635, który nakazuje przegląd co 12 miesięcy lub co 3000 cykli.

Jeśli planujesz rozbudowę domu o automatykę garażową, sprawdź też jak wykonać stelaż pod płyty kartonowo-gipsowe na poddaszu wiedza o suchej zabudowie przydaje się przy ukrywaniu prowadnic napędu w podsufitce.

Źródła danych i normy

PN-EN 12604:2017 bramy aspekty mechaniczne; PN-EN 12605:2017 aspekty mechaniczne bram i barier; PN-EN 12453:2017 bezpieczeństwo użytkowania bram z napędem; PN-EN 12635:2017 montaż i konserwacja; PN-EN 60335-2-95 bezpieczeństwo urządzeń gospodarstwa domowego (napędy). Strona PKN: https://www.pkn.pl
