Bramy elektryczne – komfort, bezpieczeństwo i wartość Twojej posesji

Rodzaje bram elektrycznych skrzydłowe, przesuwne, garażowe i szlabany

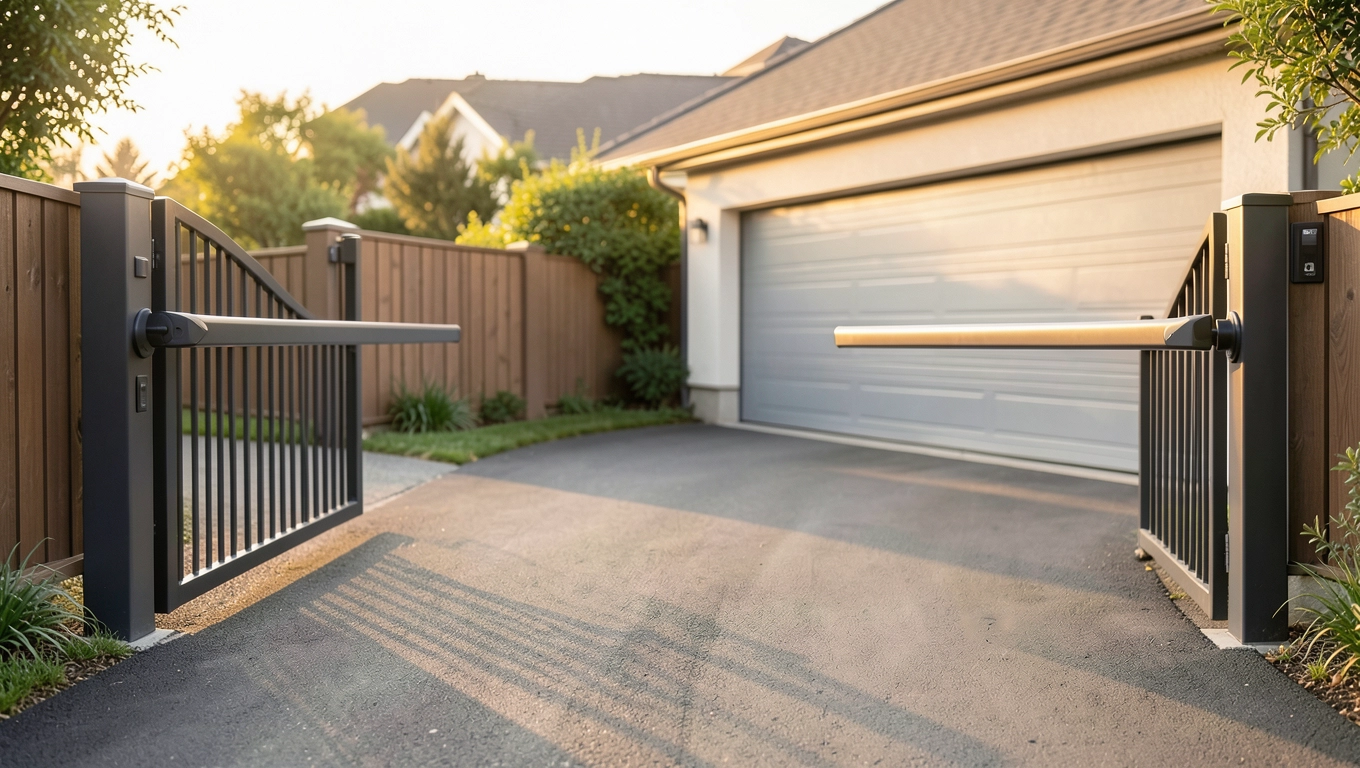

Branża bram automatycznych dzieli się na pięć głównych segmentów, z których każdy odpowiada na inne potrzeby użytkownika. Bramy skrzydłowe sprawdzają się na krótkich podjazdach do 2 metrów, gdzie ciężar skrzydła nie przekracza 60 kg na stronę. Napęd śrubowy lub ramienny otwiera je w 12-18 sekund, a konstrukcja nie wymaga fundamentu po stronie posesji, tylko solidnych słupków nośnych osadzonych poniżej strefy przemarzania.

• Rodzaje bram elektrycznych skrzydłowe, przesuwne, garażowe i szlabany
• Napęd i automatyka do bram elektrycznych serce całego systemu
• Bezpieczeństwo bram elektrycznych normy, fotokomórki i zabezpieczenia
• Sterowanie bramą elektryczną pilot, aplikacja i Smart Home
• Montaż i konserwacja bram elektrycznych krok po kroku
• Koszty i zwrot z inwestycji w bramę elektryczną
• Najczęstsze problemy z bramami elektrycznymi i ich rozwiązania
• Normy i przepisy dotyczące bram elektrycznych

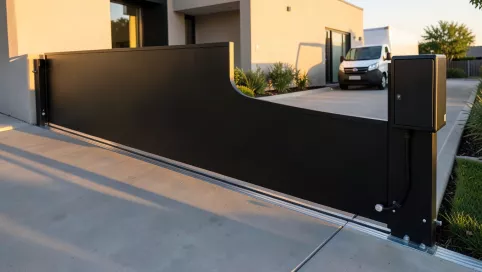

Bramy przesuwne samonośne obsługują ciężary do 400 kg przy rozpiętości 5,5 metra, a ich szyna dolna lub górna prowadzi skrzydło wzdłuż ogrodzenia. Taki system potrzebuje wolnej przestrzeni bocznej równej szerokości światła wjazdu, ale zyskuje tam, gdzie teren jest nierówny lub spadysty. Zasada działania opiera się na rolkach jezdnych w obudowie zamkniętej, które przenoszą cały ciężar na fundament punktowy o głębokości minimum 120 cm.

Bramy garażowe segmentowe i rolowane stanowią osobną kategorię, regulowaną normą PN-EN 12604. Siłownik tu działa na zasadzie naciągu sprężyn skrętnych lub łańcuchowych, co pozwala podnosić panele o masie 80-120 kg bez przeciążenia silnika. Cechą odróżniającą od bram zewnętrznych jest klasa szczelności IP44 paneli dolnych, chroniąca mechanizm przed wilgocią napływającą z podłogi.

Szlabany parkingowe obsługują intensywność do 600 cykli na dobę, co plasuje je w klasie użytkowania przemysłowego. Ramię aluminiowe o długości 3-6 metrów podnosi się w 2-4 sekundy dzięki sprężynie wyważającej, a hamulec elektromagnetyczny blokuje je w pozycji końcowej, zapobiegając opadaniu przy braku zasilania. System stosuje się przy wjazdach do wspólnot mieszkaniowych, obiektów logistycznych i stref płatnego parkowania.

Bramy jednoskrzydłowe, czyli wersje asymetryczne, montuje się tam, gdzie podjazd ma kształt litery L lub skośny wjazd. Maksymalne wymiary skrzydła dochodzą do 3 metrów wysokości i 200 kg masy, co wymaga siłownika hydraulicznego o momencie obrotowym minimum 350 Nm. Taka konfiguracja eliminuje konieczność montażu dwóch napędów, ale jednocześnie wymaga precyzyjnego wyważenia zawiasów, inaczej silnik ulegnie przegrzaniu po 40-50 cyklach.

Porównanie pięciu typów bram elektrycznych

Napęd i automatyka do bram elektrycznych serce całego systemu

Siłownik stanowi 70% przyczyn wszystkich awarii, dlatego nie powinno się na nim oszczędzać. Śrubowy mechanizm przenosi ruch obrotowy na liniowy poprzez gwint trapezowy, co daje samoblokowanie w razie zaniku napięcia. Taki napęd osiąga prędkość 15-20 mm/s i rozwija siłę ciągu do 3 000 N, wystarczającą do skrzydeł o masie 250 kg.

Napęd łańcuchowy działa szybciej, bo łańcuch rolkowy przesuwa wózek po szynie z prędkością 200 mm/s, ale wymaga regularnego naciągu co 12 miesięcy. Mechanizm sprawdza się w bramach garażowych o powierzchni do 12 m², gdzie czas otwarcia skraca się do 8 sekund. Jego wadą jest generowanie hałasu na poziomie 65-70 dB, co dyskwalifikuje go w cichych zabudowach wielorodzinnych.

Napęd ramienny (przegubowy) składa się z dwóch ramion połączonych przegubem kulowym, co pozwala otwierać skrzydło po łuku, nie po prostej. Moment obrotowy silnika sięga 350 Nm, a kąt otwarcia reguluje się w zakresie 90-120 stopni. Konstrukcja toleruje niewielkie przekosy słupków, ale przy odchyleń powyżej 5 mm na metr wysokości trzeba zastosować wkładki regulacyjne.

Klasa szczelności obudowy IP44 chroni elektronikę przed bryzgami wody, ale nie zanurzeniem. W bramach narażonych na podtopienia stosuje się wersje IP55, gdzie dodatkowa uszczelka blokuje strumień wody do 12,5 l/min. Parametr ten ma znaczenie przy montażu w nieosłoniętych wjazdach na posesje położone w zagłębieniach terenu.

Intensywność pracy określa liczbę pełnych cykli na dobę, jaką napęd wytrzyma bez przegrzania. Modele rezydencyjne oferują 15-25 cykli, komercyjne 60-100, a przemysłowe przekraczają 200. Przekroczenie tego limitu skraca żywotność silnika z 10 lat do 3-4, bo uzwojenie traci izolację w temperaturze powyżej 130°C.

Parametry napędu, które trzeba porównać

• Moment obrotowy (Nm) decyduje o zdolności do pokonania ciężaru skrzydła wraz z oporem wiatru
• Pobór mocy (W) wpływa na dobór przewodu zasilającego i zabezpieczenia w rozdzielni
• Czas otwarcia (s) różnica 5 sekund dzieli napędy śrubowe od ramiennych
• Cykl pracy (cykle/dobę) określa klasę użytkowania rezydencjonalną lub przemysłową
• Temperatura pracy (°C) zakres od -20 do +55 eliminuje potrzebę ogrzewanej obudowy zimą
• Średnica kabla silnikowego (mm²) 4×1,5 mm² dla odległości do 15 m, 4×2,5 mm² powyżej

Dobieraj napęd z 30% zapasem mocy względem zmierzonego ciężaru skrzydła. Zbyt słaby siłownik pracuje na granicy momentu, co powoduje przegrzewanie uzwojeń i przedwczesne zużycie przekładni.

Bezpieczeństwo bram elektrycznych normy, fotokomórki i zabezpieczenia

Norma PN-EN 12453 określa wymagania bezpieczeństwa użytkowania bram z napędem, a PN-EN 12445 precyzuje metody pomiarowe sił dynamicznych. Siła nacisku krawędzi zamykającej nie może przekraczać 400 N w kierunku zamykania przez czas dłuższy niż 0,75 sekundy. Przekroczenie tego progu uruchamia funkcję przeciwzgnieceniową, czyli natychmiastowe zatrzymanie i cofnięcie skrzydła.

Fotokomórki tworzą niewidzialną barierę świetlną na wysokości 15-25 cm nad ziemią, co eliminuje ryzyko przejechania dziecka lub zwierzęcia. Nadajnik wysyła wiązkę podczerwieni o długości fali 940 nm, a odbiornik reaguje na przerwanie sygnału w czasie krótszym niż 50 ms. Taki czas reakcji zapobiega przycięciu, bo skrzydło zwalnia i cofa się, zanim obiekt znajdzie się w strefie zagrożenia.

Listwa bezpieczeństwa montowana na krawędzi skrzydła działa na zasadzie kontaktu elektrycznego. Profil gumowy z zatopionym przewodem zamyka obwód przy nacisku 50 N, a centrala sterująca interpretuje zwarcie jako przeszkodę. Taśma kosztuje 80-150 PLN za metr, ale zapobiega wypadkom, które mogłyby skończyć się złamaniem kończyny lub zniszczeniem karoserii auta.

Hamulec elektromechaniczny blokuje przekładnię po wyłączeniu silnika, co zapobiega samoczynnemu opadaniu skrzydła przy braku zasilania. W modelach przemysłowych stosuje się podwójny układ: hamulec sprężynowy zwalnia blokadę dopiero po pełnym rozruchu silnika. Bez tego mechanizmu brama o masie 300 kg zamknęłaby się grawitacyjnie w ciągu 2-3 sekund po odcięciu prądu.

Oświetlenie strefy ruchu bramy to często pomijany, a kluczowy element bezpieczeństwa. Lampa LED o mocy 10 W i strumieniu 800 lm włącza się automatycznie na 60 sekund po uruchomieniu napędu, eliminując ryzyko potknięcia się w ciemności. Według danych ubezpieczycieli, 18% wypadków w obrębie bram wynika ze złej widoczności podczas wieczornego powrotu do domu.

Obowiązkowa checklista zabezpieczeń bramy elektrycznej

• Fotokomórki zewnętrzne na wysokości 15 cm i 60 cm eliminują przejechanie dziecka
• Listwa krawędziowa na całej długości skrzydła reaguje na nacisk 50 N
• Hamulec elektromechaniczny blokuje przekładnię po zaniku napięcia
• Lampa ostrzegawcza migająca na pomarańczowo widoczna z 50 metrów
• Awaryjne otwieranie kluczykiem mechanizm ręczny niezależny od zasilania
• Czujnik przeszkód w napędzie reaguje na wzrost poboru prądu o 30%

W 2019 roku w jednym z gospodarstw doszło do wypadku, w którym brama przesuwna bez fotokomórek przycięła psa. Śledztwo wykazało brak listwy bezpieczeństwa na krawędzi skrzydła oraz zbyt wysoko zamontowany czujnik, który nie objął strefy przy podłożu. Od tego czasu ubezpieczyciel żądał protokołu pomiarowego sił zgodnego z PN-EN 12445 jako warunku wypłaty odszkodowania.

Sterowanie bramą elektryczną pilot, aplikacja i Smart Home

Pilot radiowy pracuje na częstotliwości 433 MHz lub 868 MHz, a kodowanie rolling code zmienia sygnał przy każdym naciśnięciu. Taki mechanizm uniemożliwia przechwycenie i powtórzenie transmisji, bo odbiornik akceptuje wyłącznie następny kod w sekwencji 2^64 kombinacji. Zasięg w terenie otwartym sięga 150 m, ale przez ścianę nośną spada do 30-40 m.

Aplikacja mobilna łączy się z bramą przez moduł Wi-Fi lub GSM. W pierwszym przypadku brama potrzebuje dostępu do sieci domowej, a sterowanie odbywa się z dowolnego miejsca z zasięgiem internetu. Moduł GSM wymaga karty SIM, ale działa tam, gdzie Wi-Fi nie dociera, na przykład na działkach rekreacyjnych bez instalacji domowej.

Indukcja magnetyczna umożliwia otwarcie bramy bez wyciągania telefonu z kieszeni. Czujnik w podszybiu rozpoznaje autoryzowany smartfon z włączonym Bluetooth Low Energy w promieniu 1,5 metra. Taki system eliminuje konieczność szukania pilota podczas ulewy, ale wymaga kalibracji co 6 miesięcy, bo czułość anteny spada wraz z kondycją akumulatora.

Integracja z systemem Smart Home pozwala połączyć bramę z alarmem, oświetleniem podjazdu i kamerą IP. Po otwarciu bramy o zmierzchu zapala się lampa wjazdowa, a kamera zaczyna nagrywać. Scenariusz wyjazdowy zamyka bramę, uzbraja alarm i wyłącza światła na parterze jednym kliknięciem w aplikacji.

Szyfrowanie transmisji AES-128 chroni przed atakiem typu replay, gdzie przestępca przechwytuje sygnał i odtwarza go w dogodnym momencie. Ta sama technologia zabezpiecza bankowość mobilną, co potwierdza jej skuteczność. Starsze piloty z kodem stałym (z lat 90.) są podatne na skopiowanie sygnału skanerem za 100 PLN.

Liczba użytkowników w centrali sięga 200 pilotów, ale każdy kolejny spowalnia proces parowania. W budynkach wielorodzinnych lub biurach z rotacją pracowników lepiej sprawdza się system z kodami jednorazowymi, generowanymi w panelu administracyjnym. Koszt takiego rozwiązania to 400-700 PLN za jednostkę centralną, ale eliminuje konieczność fizycznego programowania każdego pilota.

Porównanie metod sterowania bramą

Montaż i konserwacja bram elektrycznych krok po kroku

Fundament stanowi bazę całej konstrukcji i musi sięgać poniżej strefy przemarzania, która w Polsce waha się od 80 cm (Suwałki) do 140 cm (okolice Zakopanego). Beton C25/30 zbrojony prętami fi 12 mm gwarantuje nośność 150 kPa, wystarczającą dla słupków bramy skrzydłowej o masie 180 kg każdy. Płyta fundamentowa pod bramę przesuwną potrzebuje wzmocnienia w postaci ławy o wymiarach 60×30 cm.

Okablowanie prowadzi się rurą osłonową UV odpornego PVC, zakopaną na głębokości 60 cm. Przewód YDYp 3×1,5 mm² wystarcza do 20 metrów odległości od rozdzielni, ale przy dłuższych trasach przekrój rośnie do 2,5 mm², by zminimalizować spadek napięcia. Fotokomórki wymagają skrętki ekranowanej, bo zakłócenia elektromagniczne z silnika napędu mogą zafałszować sygnał.

Proces montażu napędu zaczyna się od ustawienia słupków w pionie z dokładnością do 2 mm na metr. Odchylka większa niż 5 mm powoduje naprężenia w ramieniu, skracające żywotność przegubów. Po mechanicznym zamocowaniu przychodzi czas na podłączenie elektryczne, wykonywane przez elektryka z uprawnieniami SEP do 1 kV.

Programowanie centrali ustala czas pracy, czułość amperometryczną i opóźnienie zamknięcia. Domknięcie automatyczne po 30 sekundach od ostatniego przejazdu to standard, ale w rejonach o dużym ruchu pieszym warto wydłużyć czas do 60 sekund. Każda zmiana parametrów powinna trafić do karty gwarancyjnej wraz z datą i podpisem instalatora.

Przegląd roczny obejmuje smarowanie prowadnic smarem silikonowym, regulację naciągu łańcucha w napędach garażowych oraz kontrolę fotokomórek z folią kalibracyjną. Brak takiego serwisu unieważnia gwarancję u większości producentów, a co ważniejsze, zwiększa ryzyko awarii w najmniej oczekiwanym momencie, na przykład w sylwestra o 23:30.

Harmonogram serwisowy bramy elektrycznej

• Co 6 miesięcy: smarowanie rolek jezdnych, czyszczenie szyn z liści i piasku
• Co 12 miesięcy: regulacja limitu siły, test fotokomórek, sprawdzenie stanu kabli
• Co 24 miesiące: wymiana akumulatora awaryjnego, kontrola szczelności obudowy napędu
• Co 5 lat: wymiana uszczelek, przegląd przekładni, ewentualna wymiana sprężyn
• Po każdej burzy: sprawdzenie uziemienia, test funkcji przeciwzgnieceniowej

Akumulator podtrzymujący 12 V / 7 Ah kosztuje 120-180 PLN, a zapewnia 20-30 cykli otwarcia podczas awarii sieci. W bramach garażowych umieszcza się go w obudowie napędu, we wjazdowych w skrzynce przy centrali.

Koszty i zwrot z inwestycji w bramę elektryczną

Cena bramy elektrycznej z montażem zaczyna się od 4 500 PLN za wersję skrzydłową z napędem śrubowym, a kończy na 25 000 PLN za bramę przesuwną o rozpiętości 6 metrów z napędem przemysłowym. Średni koszt dla typowej posesji z wjazdem 4-metrowym to 8 000-12 000 PLN, z czego sam napęd stanowi 35-45% całej kwoty.

Oszczędność czasu przy 4 przejazdach dziennie wynosi 12-18 minut, bo każde ręczne otwarcie i zamknięcie skrzydła zajmuje 3-4 minuty łącznie z wysiadaniem z auta. Przeliczając na rok, daje to 73 godziny, które można spożytkować inaczej. Dla firm transportowych oszczędność sięga 40 minut dziennie na pojazd, co przekłada się na 200-300 PLN miesięcznie w przeliczeniu na koszty pracy kierowcy.

Wzrost wartości nieruchomości wyposażonej w automatyczną bramę wynosi 3-7% według analiz biur nieruchomości z lat 2022-2024. Na domu wycenianym na 800 000 PLN daje to bonus 24 000-56 000 PLN, a inwestycja w bramę zwraca się w ciągu 2-4 lat wyłącznie z tytułu wzrostu wartości kredytowej nieruchomości. To najwyższy ROI w porównaniu z instalacją fotowoltaiczną (5-7 lat) czy klimatyzacją (8-10 lat).

Koszty eksploatacji w cyklu 10-letnim obejmują przeglądy (300 PLN × 10 = 3 000 PLN), wymianę akumulatora (150 PLN × 5 = 750 PLN), ewentualną naprawę przekładni (800 PLN) i wymianę fotokomórek (200 PLN × 2 = 400 PLN). Łącznie daje to 4 950 PLN, co w skali roku stanowi 495 PLN, czyli mniej niż 42 PLN miesięcznie. To kwota niższa niż przeciętna opłata za serwis klimatyzatora.

Przedziały cenowe kompletnych zestawów

Ukryte koszty, o których mówi się zbyt rzadko: doprowadzenie zasilania 230 V do bramy (300-800 PLN), wzmocnienie słupków (400-600 PLN), wymiana nawierzchni podjazdu po montażu (500-2 000 PLN). Te pozycje potrafią podnieść planowany budżet o 15-20%.

Najczęstsze problemy z bramami elektrycznymi i ich rozwiązania

Brama nie domyka się do końca, choć słychać pracę napędu. Przyczyną w 80% przypadków jest rozregulowany wyłącznik krańcowy, który nie rozpoznaje pozycji zamkniętej. Rozwiązanie polega na obróceniu śruby regulacyjnej o 2-3 obroty w kierunku zwiększającym zakres ruchu. Jeśli to nie pomoże, winowajcą może być zużyty kondensator rozruchowy, którego wymiana kosztuje 60-120 PLN.

Pilot nie reaguje z odległości większej niż 5 metrów. Antena w odbiorniku mogła się przesunąć albo odłączyć od płytki. Sprawdzenie polega na otwarciu obudowy centrali i pomiarze napięcia na zaciskach anteny, które powinno wynosić 5 V DC. Brak napięcia oznacza uszkodzenie wzmacniacza, a słaby sygnał kwalifikuje się do wymiany przewodu antenowego na dłuższy.

Zimą napęd pracuje z wyraźnym oporem. Smar w prowadnicach zgęstniał w temperaturze -15°C i tworzy warstwę hamującą ruch. Środek zaradczy to zastosowanie smaru silikonowego o zakresie roboczym do -40°C, który nie traci lepkości w mrozie. Tradycyjny smar litowy twardnieje już przy -5°C, dlatego nie nadaje się do bram narażonych na mróz.

Brama garażowa otwiera się, ale nie zamyka. Błąd leży w fotokomórkach, których soczewki pokryła rosa lub szron. Wystarczy przetrzeć je ściereczką z mikrofibry, by sygnał podczerwieni wrócił do normy. W modelach bez podgrzewanych fotokomórek warto zainwestować 80 PLN w grzałkę 12 V, która utrzymuje temperaturę soczewki powyżej 0°C.

Napęd wydaje głośny zgrzyt przy każdym uruchomieniu. Przekładnia straciła smar albo łożysko kulkowe uległo korozji. Czas pracy takiego napędu przed poważniejszą awarią wynosi 3-6 miesięcy, więc lepiej zaplanować wymianę łożyska (180 PLN) zanim przekładnia zacznie zjadać zębatki. Hałas powyżej 75 dB w odległości 1 metra sygnalizuje koniec żywotności łożysk.

Normy i przepisy dotyczące bram elektrycznych

Kluczowe regulacje obejmują kilka norm europejskich i przepisów krajowych. PN-EN 12453 definiuje wymagania bezpieczeństwa użytkowania bram z napędem, w tym dopuszczalne siły dynamiczne. PN-EN 12445 uzupełnia ją o metody pomiarowe tych sił. PN-EN 12604 określa wymagania mechaniczne dla bram garażowych, w tym odporność na obciążenia wiatrem.

Dyrektywa maszynowa 2006/42/WE nakłada obowiązek znakowania CE i wystawienia deklaracji zgodności dla każdej bramy z napędem. Producent lub instalator musi dostarczyć dokument potwierdzający przeprowadzenie pomiarów sił zgodnie z PN-EN 12445. Brak takiego dokumentu unieważnia gwarancję i może stanowić podstawę odmowy wypłaty odszkodowania przez ubezpieczyciela.

Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w §57 reguluje minimalną szerokość bramy wjazdowej na posesję (3 m) oraz wymóg nieutrudniania ruchu pieszego. W strefach objętych wpływem eksploatacji górniczej fundament musi uwzględniać kategorię terenu górniczego.

Źródła danych: Polski Komitet Normalizacyjny (www.pkn.pl), Główny Urząd Nadzoru Budowlanego (www.gunb.gov.pl), Europejski Komitet Normalizacyjny (www.cen.eu). Specyfikacje techniczne napędów i wymiary montażowe zgodne z kartami katalogowymi producentów branżowych dostępnych w wyszukiwarce PKN oraz w bazach danych CE.
